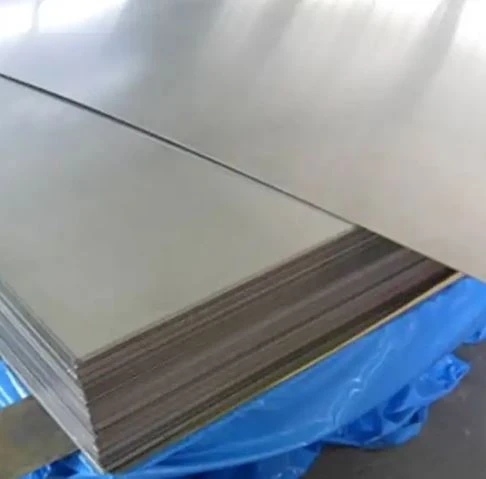

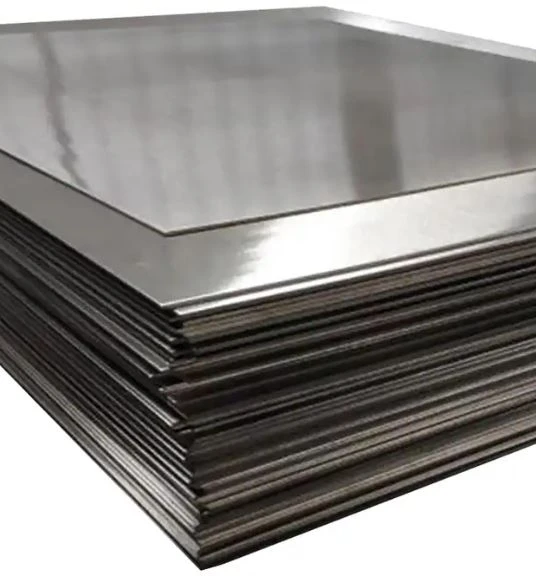

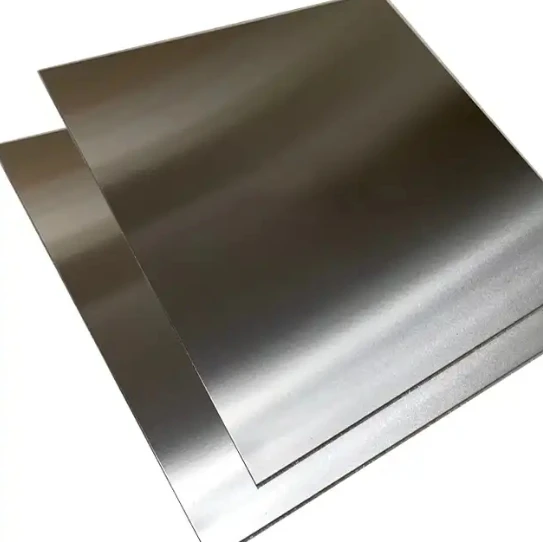

יריעת סגסוגת טיטניום GR7 GR9

GR7 (דרגה 7, UNS R52400) הוא בעצם טיטניום דרגה 2 עם תוספת קטנה ומבוקרת של פלדיום (0.12-0.25%). תוספת מתכת יקרה זו משפרת באופן דרמטי את עמידות בפני קורוזיה בהפחתת סביבות חומצה שבהן דרגות טיטניום סטנדרטיות עשויות להראות ביצועים מוגבלים, תוך שמירה על יכולת הבד המעולה של דרגה 2.



עמידות בפני קורוזיה מעולה:טוב משמעותית מדרגות CP סטנדרטיות בהפחתת חומצות (גופרית, הידרוכלורית, זרחנית)

עמידות מצוינת בפני קורוזיה של חריצים:מתעלה על כל שאר דרגות ה-CP בתנאי חריצים הדוקים

מאפיינים מכניים זהים לכיתה ב':תוספת פלדיום אינה משפיעה על חוזק או יכולת צורה

יכולת צורה מעולה:אותה יכולת צורה יוצאת דופן כמו כיתה ב'

יכולת ריתוך יוצאת מן הכלל:ניתן לריתוך בקלות באמצעות טכניקות ריתוך טיטניום סטנדרטיות



תַעֲשִׂיָה	יישומים
עיבוד כימי	מכלי כור, מחליפי חום, עמודי זיקוק, מערכות צנרת, ריפודי מיכל
כלור-ייצור אלקלי	רכיבי תאים, מחממי מי מלח, ציוד לטיפול בכלור
זיקוק מתכת	מיכלי כבישה, מערכות חילוץ חומצה, כלי שטיפה
תרופות	כלי כור, ציוד עיבוד, מיכלי אחסון
עיסת נייר	ציוד הלבנה, מעכלים, תופי כביסה
בקרת זיהום	מקרצפים, צינורות, מחסניות, מערכות FGD



אֵלֵמֶנט	דרישת הרכב (%)	ערך טיפוסי (%)
טיטניום (Ti)	לְאַזֵן	לְאַזֵן
פלדיום (Pd)	0.12 – 0.25	0.15 – 0.20
ברזל (Fe)	פחות או שווה ל-0.30	0.12 – 0.20
חמצן (O)	פחות או שווה ל-0.25	0.15 – 0.20
פחמן (C)	פחות או שווה ל-0.08	0.02 – 0.03
חנקן (N)	פחות או שווה ל-0.03	0.01 – 0.02
מימן (H)	פחות או שווה ל-0.015	0.002 – 0.005



נֶכֶס	דרישת ASTM B265	ערך טיפוסי
חוזק מתיחה (אולטימטיבי)	גדול או שווה ל-345 MPa (גדול או שווה ל-50 ksi)	400 - 550 MPa
חוזק תשואה (0.2% קיזוז)	גדול או שווה ל-275 MPa (גדול או שווה ל-40 ksi)	300 - 450 MPa
הַאֲרָכָה	גדול או שווה ל-20%	25 – 30%
קשיות (Rockwell B)	–	75 - 85 HRB
מודול אלסטיות	–	103 - 107 GPa



GR9 (דרגה 9, UNS R56320) היא סגסוגת טיטניום המכילה 3% אלומיניום ו-2.5% ונדיום (Ti-3Al-2.5V). הוא מתואר לעתים קרובות כ"חצי חוזק של Ti-6Al-4V עם יכולת צורה כפולה", מה שהופך אותו לבחירה המועדפת עבור יישומים הדורשים חוזק מתון עם מאפייני צורה יוצאי דופן.



יכולת צורה מעולה:ניתן ליצור צורה קרה, לכופף ולעצב בקלות רבה יותר מסגסוגות בעלות חוזק- גבוה יותר

כוח טוב:חוזק גבוה בכ-60% מדרגה 2

יכולת ריתוך מעולה:ניתן לריתוך בקלות עם תכונות המתקרבות למתכת בסיסית

עמידות בפני קורוזיה טובה:שווה ערך לטיטניום טהור מסחרית ברוב הסביבות

קל משקל:צפיפות נמוכה ב-40% מפלדה

התנגדות עייפות:תכונות טובות של עייפות-במחזוריות גבוהה



תַעֲשִׂיָה	יישומים
תעופה וחלל	מערכות צינורות הידראוליות, רכיבי שלדת אוויר, תעלות, סוגרים
מערכות הידראוליות	רכיבים הידראוליים, אביזרים בלחץ גבוה-
ספורט ופנאי	מסגרות אופניים, מוטות מועדון גולף, מחבטי טניס, מוטות סקי
רכב	מגיני חום, רכיבי פליטה, חלקי מתלים
יַמִי	רכיבים בים, בתים תת-מימיים



אֵלֵמֶנט	דרישת הרכב (%)	ערך טיפוסי (%)
טיטניום (Ti)	לְאַזֵן	לְאַזֵן
אלומיניום (אל)	2.5 – 3.5	3.0
ונדיום (V)	2.0 – 3.0	2.5
ברזל (Fe)	פחות או שווה ל-0.25	0.12 – 0.18
חמצן (O)	פחות או שווה ל-0.15	0.10 – 0.12
פחמן (C)	פחות או שווה ל-0.08	0.02 – 0.03
חנקן (N)	פחות או שווה ל-0.03	0.01 – 0.02
מימן (H)	פחות או שווה ל-0.015	0.002 – 0.005



נֶכֶס	דרישת ASTM B265	ערך טיפוסי
חוזק מתיחה (אולטימטיבי)	גדול או שווה ל-620 MPa (גדול או שווה ל-90 ksi)	650 - 750 MPa
חוזק תשואה (0.2% קיזוז)	גדול או שווה ל-483 MPa (גדול או שווה ל-70 ksi)	520 - 600 MPa
הַאֲרָכָה	גדול או שווה ל-15%	18 – 22%
קשיות (Rockwell C)	–	24 - 28 HRC
מודול אלסטיות	–	100 - 110 GPa



פָּרָמֶטֶר	GR7	GR9
סוּג	CP טיטניום עם פלדיום	סגסוגת אלפא-ביתא (Ti-3Al-2.5V)
יתרון ראשוני	עמידות בפני קורוזיה מעולה	יכולת צורה מעולה + חוזק טוב
חוזק מתיחה	גדול או שווה ל-345 MPa	גדול או שווה ל-620 MPa
חוזק תשואה	גדול או שווה ל-275 MPa	גדול או שווה ל-483 MPa
הַאֲרָכָה	גדול או שווה ל-20%	גדול או שווה ל-15%
יכולת צורה	מְעוּלֶה	טוב מאוד
עמידות בפני קורוזיה	מעולה (מפחית חומצות)	טוב (שווה ערך ל-CP-)
רְתִיכוּת	מְעוּלֶה	מְעוּלֶה
עלות יחסית	גָבוֹהַ	בֵּינוֹנִי
יישומים מרכזיים	עיבוד כימי אגרסיבי	תעופה וחלל, ספורט, רכיבים מעוצבים



ISO 9001:2015- מערכת ניהול איכות

AS9100D- ניהול איכות תעופה וחלל (עבור GR9)

PED 2014/68/EU– הוראת ציוד לחץ (עבור GR7)

ISO 14001- ניהול סביבתי

ISO 45001– בריאות ובטיחות תעסוקתית
