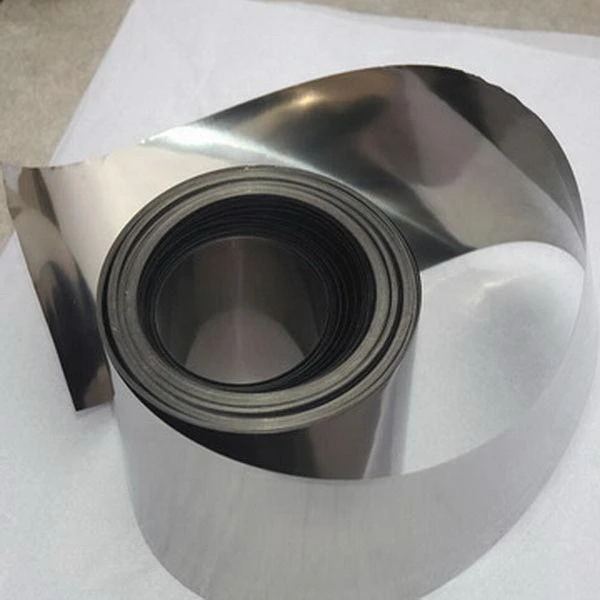

רדיד טיטניום בגלגול קר Grade5
מהו רדיד טיטניום בגלגול קר דרגה 5?
טיטניום דרגה 5 (Ti-6Al-4V, UNS R56400) היא סגסוגת הטיטניום הנפוצה ביותר, המהווה כ-50% מסך צריכת הטיטניום. כאשר הוא מיוצר באמצעות מדדי גלגול קר ומדויק לרדיד, הוא מספק את יחס החוזק-למשקל הגבוה ביותר הזמין בצורת טיטניום דק במיוחד, מה שהופך אותו לאידיאלי עבור יישומים תובעניים שבהם חוזק בעובי מינימלי הוא קריטי.
הרכב כימי (ASTM B265 דרגה 5)
| אֵלֵמֶנט | דרישת הרכב (%) | ערך טיפוסי (%) |
|---|---|---|
| טיטניום (Ti) | לְאַזֵן | לְאַזֵן |
| אלומיניום (אל) | 5.5 – 6.5 | 6.0 – 6.2 |
| ונדיום (V) | 3.5 – 4.5 | 4.0 – 4.2 |
| ברזל (Fe) | פחות או שווה ל-0.40 | 0.15 – 0.20 |
| חמצן (O) | פחות או שווה ל-0.20 | 0.12 – 0.18 |
| פחמן (C) | פחות או שווה ל-0.08 | 0.01 – 0.02 |
| חנקן (N) | פחות או שווה ל-0.05 | 0.01 – 0.02 |
| מימן (H) | פחות או שווה ל-0.015 | 0.001 – 0.003 |
מאפיינים מכניים (מגולגל קר וחישול)
| נֶכֶס | דרישת ASTM B265 | ערך אופייני במדדי נייר כסף |
|---|---|---|
| חוזק מתיחה (אולטימטיבי) | גדול או שווה ל-895 MPa (גדול או שווה ל-130 ksi) | 920 - 1000 MPa |
| חוזק תשואה (0.2% קיזוז) | גדול או שווה ל-828 MPa (גדול או שווה ל-120 ksi) | 850 - 950 MPa |
| הַאֲרָכָה | גדול או שווה ל-10% | 8 – 12%* |
| קשיות (Rockwell C) | – | 32 - 36 HRC |
| מודול אלסטיות | – | 105 - 115 GPa |
| חוזק עייפות (10⁷ מחזורים) | – | 450 - 550 MPa |
מאפיינים פיזיים
| נֶכֶס | עֵרֶך | יחידות |
|---|---|---|
| צְפִיפוּת | 4.43 | g/cm³ |
| נקודת התכה | 1605 – 1660 | תוֹאַר |
| מוליכות תרמית | 6.7 – 7.5 | W/m·K |
| התנגדות חשמלית | 1.7 – 1.8 | µΩ·m |
| קיבולת חום ספציפית | 560 | J/kg·K |
| התרחבות תרמית | 8.6 – 9.2 | µm/m· מעלות |
| מאפיינים מגנטיים | לא-מגנטי | – |
| בטא טרנסוס | 980 – 1010 | תוֹאַר |
כיתה 5 לעומת דרגות טיטניום אחרות
| נֶכֶס | כיתה א' | כיתה ב' | כיתה ה' | כיתה 23 (ELI) |
|---|---|---|---|---|
| חוזק מתיחה (דקות) | 240 MPa | 345 MPa | 895 MPa | 860 MPa |
| חוזק תפוקה (דקות) | 170 MPa | 275 MPa | 828 MPa | 795 MPa |
| הַאֲרָכָה | 24% | 20% | 10% | 10% |
| יכולת צורה | מְעוּלֶה | טוב מאוד | לְמַתֵן | בינוני-טוב |
| חוזק יחסי | 1.0x | 1.4x | 3.7x | 3.6x |
| שימוש ראשוני | טְבִיעָה | כְּלָלִי | חוזק- גבוה | שתלים רפואיים |
שאלות נפוצות
ש1: מה היתרון העיקרי של נייר כסף דרגה 5 על פני דרגה 2?
דרגה 5 מציעה חוזק גבוה פי 2.6 מזו של דרגה 2, ומאפשרת קטעים דקים יותר ביישומי עומס- תוך שמירה על שלמות מבנית.
ש 2: מהו נייר הכסף הדק ביותר דרגה 5 הזמין?
נייר כסף דרגה 5 זמין עד 0.012 מ"מ (12 מיקרון, 0.0005 אינץ').
ש 3: האם ניתן ליצור נייר כסף בדרגה 5 בטמפרטורת החדר?
לדרגה 5 יכולת צורה מוגבלת בטמפרטורת החדר. לצורות מורכבות, מומלץ ליצור צורה חמה (300-600 מעלות). ניתן לבצע עיקולים פשוטים עם רדיוסים גדולים יותר בטמפרטורת החדר.
ש 4: אילו גימורים משטחים זמינים?
Cold Rolled Bright – סטנדרטי (Ra 0.2-0.4 מיקרומטר)
גימור 2B - ליישומים נקיים (Ra 0.3-0.5 מיקרומטר)
ש 5: מהי כמות ההזמנה המינימלית?
נייר כסף סטנדרטי: 1 ק"ג או גליל לפחות
כמויות לדוגמא: זמינות למו"פ
על המפעל שלנו
המפעל שלנו הוא מתקן מיוחד לייצור טיטניום המצויד בתנורי VAR, מפעלי גלגול לצלחות ומפעלי גלגול קר ב-20 -סנדזימיר המסוגלים לייצר נייר כסף עד לעובי של 0.012 מ"מ. אנו שומרים על הסמכות ISO 9001:2015, AS9100D ו-ISO 13485:2016, עם מעבדות פנימיות הכוללות ספקטרומטרים ומנתחי LECO לאימות כימיה מדויקת. מחישול ואקום ועד לשיתוך מדויק, כל תהליך מתוכנן לעמוד בדרישות המחמירות של יישומים תעופה וחלל, רפואיים ותעשייתיים ברחבי העולם.
